Генератор и анализатор Kramer 861

Генератор и анализатор сигнала HDMI, тестер кабелей; поддержка 4К60 4:4:4, HDR10, HDMI 2.0, HDCP 2.2 и HDCP 1.4

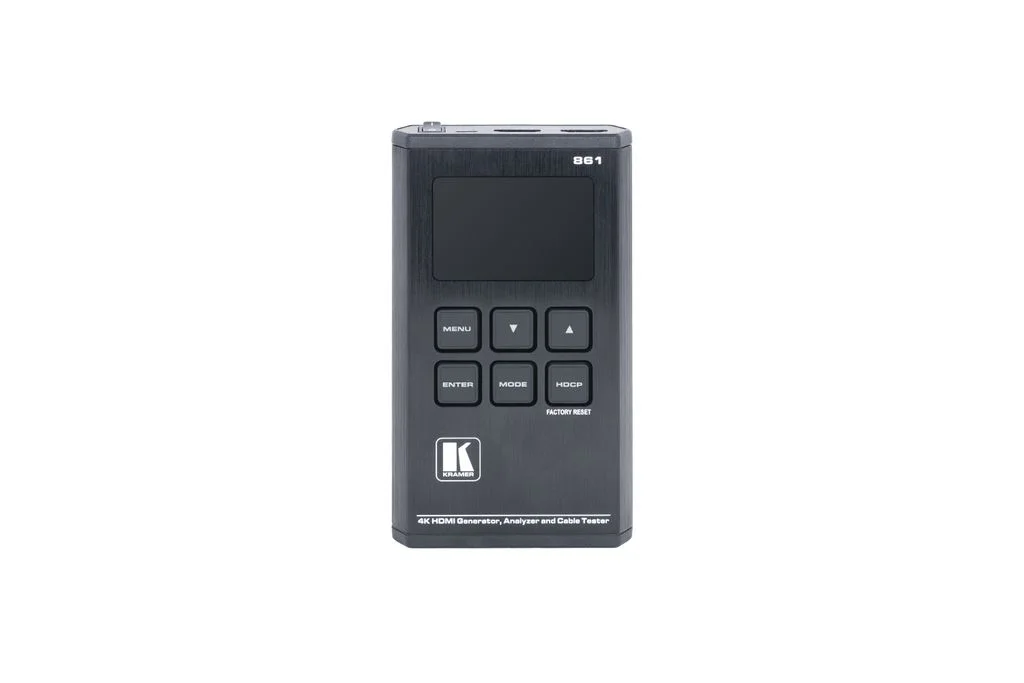

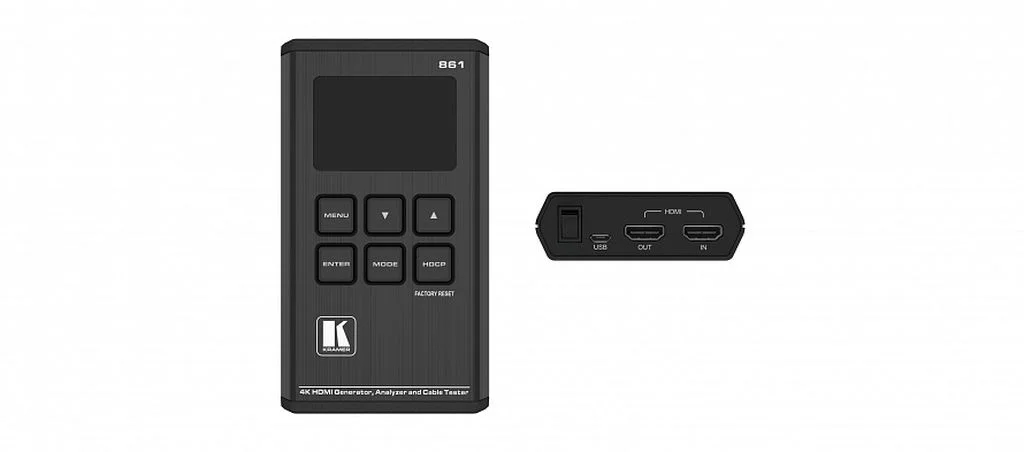

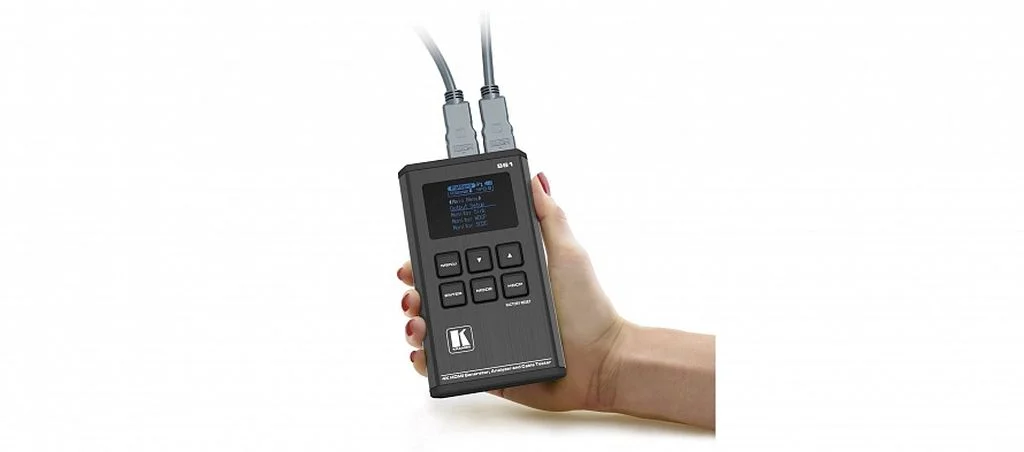

861 — компактный портативный прибор для генерации тестовых сигналов и анализа линий HDMI c разрешением до 4K@60 Гц (4:4:4) и поддержкой HDR10, HDMI 2.0, HDCP 2.2. Прибор обеспечивает скорость передачи данных до 18 Гбит/с (6 Гбит/с на графический канал), имеет 23 встроенных разрешения, 11 тестовых шаблонов и более десяти аналитических функций. Устройство позволяет анализировать пакеты данных HDMI, блоки данных EDID, HDCP, включая эмуляцию, загрузку пользовательских блоков и мониторинг канала SCDC (Status and Control Data Channel). Прибор генерирует тестовые тона различных частот и уровней по 8 аудиоканалам LPCM. Прибор оснащен встроенным литий-ионным аккумулятором, обеспечивающим до 5 часов автономной работы.

Основные функции:

• максимальное разрешение до 4K@60 Гц (4:4:4)
• соответствие стандартам HDR10, HDMI 2.0, HDCP 2.2, HDCP 1.4
• двунаправленный анализ данных по входу и выходу со скоростью передачи до 18 Гбит/с (6 Гбит/с на графический канал)
• анализ пакетов данных HDMI
• мониторинг и управление данными HDCP 2.2 и HDCP 1.4
• анализ и эмуляция блоков данных EDID, включая SCDC
• анализ данных HDR
• генерация тайминга HDMI с разрешениями до 4096х2160@60 Гц (4:4:4) 8 бит на канал
• поддерживаемые разрешения выходного сигнала: 480p, 576p, 720p@25/30/50/60 Гц, 1080i@50/60 Гц, 1080p@24/25/30/50/60 Гц, 4K(3840×2160p)@24/25/30/50/60 Гц, 4K(4096×2160p)@24/25/30/50/60 Гц
• генерация тоновых сигналов в каналах LPCM, поддержка до 8 каналов
• тестирование кабельных соединений, включая питание 5 В, CEC и автоопределение подключения
• OLED дисплей для вывода актуальной информации
• экранное меню для настройки и управления

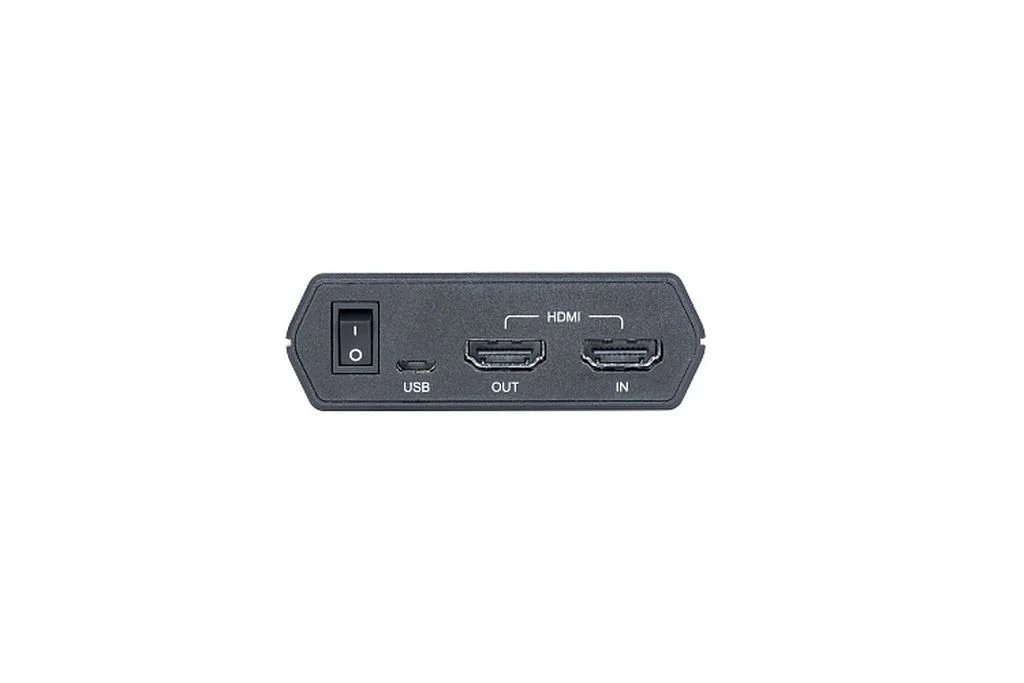

• обновление прошивки через порт USB
• компактный и прочный корпус
• встроенный литий-ионный аккумулятор обеспечивает более 5 часов работы
• функция сохранения потребляемой энергии
