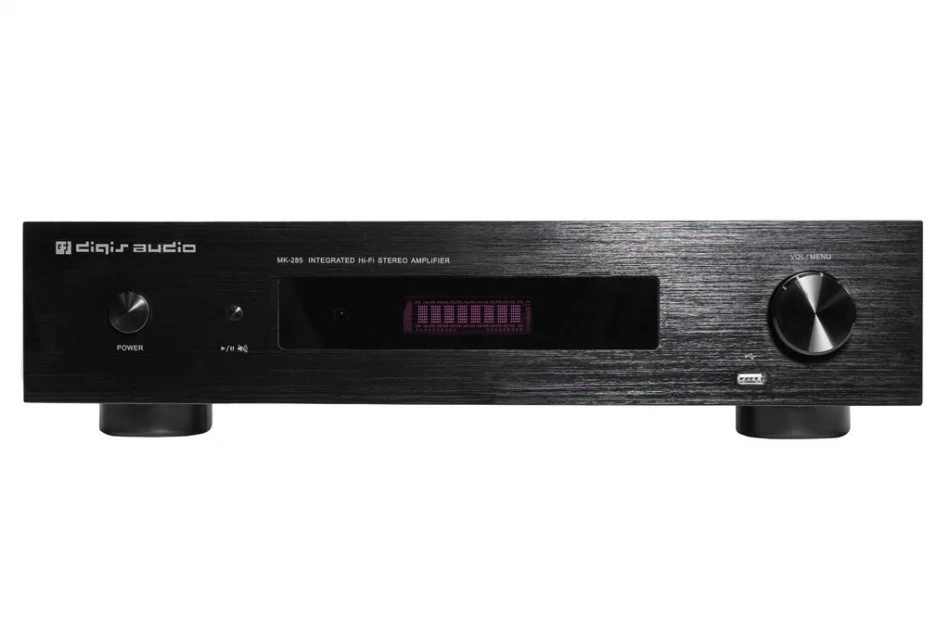

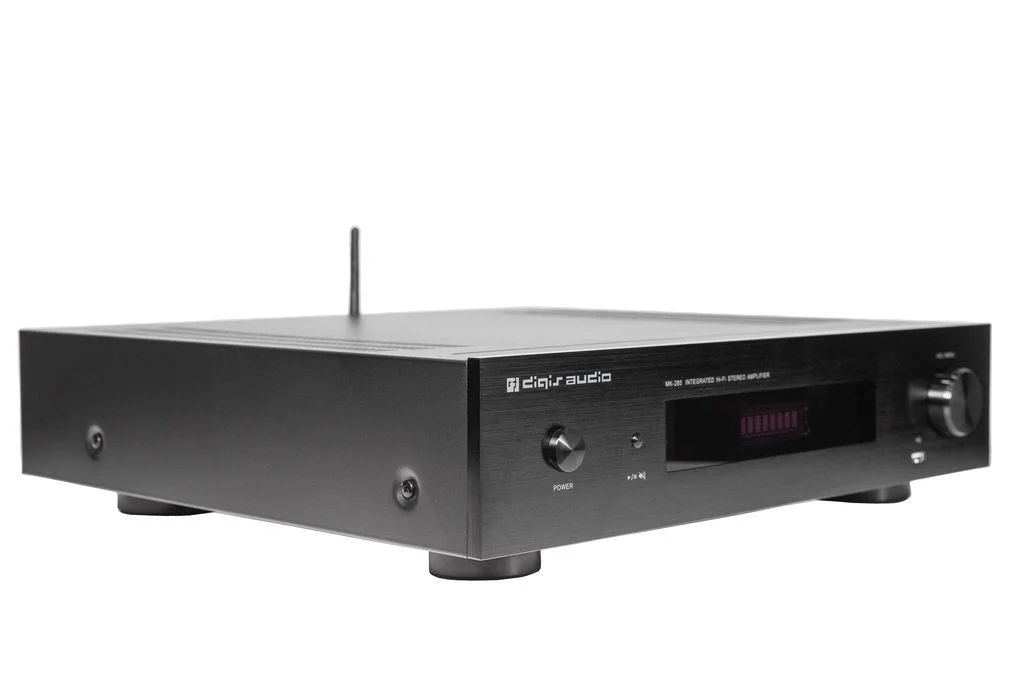

Интегральный стереоусилитель DIGIS AUDIO MK-285

Стереоусилитель. 2 канала. HDMI ARC, Выход на сабвуфер, выход PREOUT, вход MAIN IN. Встроенный Bluetooth. Мощность 85 Ватт.


На борту этого усилителя есть две пары транзисторов высокой мощности TTA1943 / TTC5200 мощностью 150 Вт от компании Toshiba для достижения выходной мощности 80 Вт / 8 Ом или 135 Вт / 4 Ом на канал.

Высококачественные конденсаторы — это конденсаторы серии ELNA RBD и изготовленные на заказ электролитические конденсаторы емкостью до 15 000 мкФ. Эти индивидуальные электролитические конденсаторы обладают преимуществами низкой утечки тока и высокой стойкостью к переходному напряжению и повышению температуры.

Микросхема регулировки громкости — это микросхема NJW1194, которая обладает низким уровнем шума и искажений с помощью лестничной схемы сопротивления. Выходной шум составляет всего -117 Дб, а разделение каналов достигает — 120 Дб. Он обеспечивает точную регулировку высоких и низких частот с шагом 0,5 дБ.

Установлен модуль Bluetooth версии 4.2, включающий чип ATS2825, со встроенным процессором DSP для поддержки обработки различных аудиоформатов. Оперативная память большой емкости может удовлетворить потребности различных решений Bluetooth. Bluetooth может оставаться подключенным при вставке внешней TF-карты или USB-диска.

Основной основой схемы является дифференциальная схема усиления и специальная схема усиления класса А, рабочая точка которой может изменяться в зависимости от входного сигнала. Специальная схема усиления класса А обеспечивает большую мощность класса А и достаточную выходную мощность класса А и В, в то же время устраняя искажения при переключении, характерные для класса В, и избегая чрезмерного рассеивания тепла, характерного для класса А.

Входная часть представляет собой типичную схему дифференциального усиления с односторонним входом и двусторонним выходом. Эта схема имеет низкий уровень входного шума и может значительно улучшить коэффициент усиления по напряжению. Вторая часть — это схема с общей базой, которая увеличивает коэффициент усиления по напряжению и улучшает частоту, чтобы обеспечить стабильность широкого динамического диапазона, сильную движущую силу и низкие гармонические искажения.

• Входы: 1 — USB-Audio, 1 Toslink, 3 коаксиальных, 3 аналоговых RCA.
• поддерживает 128G TF card и USB диск, поддержка аудио форматов WAV, FLAC, AFE.
• поддержка Bluetooth. Внешняя Bluetooth антенна покрывает до 30 метров с высокой скоростью и стабильностью.
• поддержка HDMI-ARC для подключения к ТВ.
• Оригинальное приложение позволяет воспроизводить контент с телефона, и управлять настройками устройства.
• Выход на сабвуфер.
• PREOUT выход и AMP IN вход соединены перемычкой. Снятие которой даёт возможность использовать аппарат как усилитель мощности или как предусилитель с ЦАП.

Спецификация:
